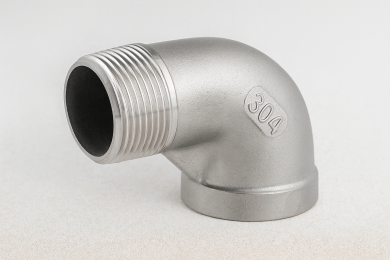

KUYRUKLU DİRSEK

KUYRUKLU DİRSEK (İç ve Dış Dişli Yön Değiştirme Bağlantı Elemanı / Street Elbow)

Endüstriyel boru hatlarında, hidrolik ve pnömatik sistemlerde, pompa istasyonlarında ve genel tesisat şebekelerinde akış yönünün açılı olarak değiştirilmesi esnasında alan kısıtlamaları ve montaj derinliği büyük birer zorluk oluşturabilir. Kuyruklu Dirsekler (teknik literatürde street elbow veya erkek-dişi dirsek olarak da bilinir), bu tip dar alanlarda akış yönünü 90° veya 45° değiştirmek için geliştirilmiş özel mühendislik çözümleridir. Standart dirseklerin her iki ucu da dişi (iç dişli) veya kaynak boyunlu olurken, kuyruklu dirseklerin bir ucu dişi (iç dişli), diğer ucu ise "kuyruk" olarak adlandırılan erkek (dış dişli) yapıda tasarlanmıştır. Bu hibrit geometri, sistemde ek bir bağlantı elemanı kullanma zorunluluğunu ortadan kaldırır.

Mühendislik Yapısı ve Tasarım Özellikleri

Kuyruklu dirseklerin tesisat tasarımlarında kritik bir avantaj sağlamasını mümkün kılan yapısal özellikleri şunlardır:

Entegre Nipel Fonksiyonu (Erkek/Dişi Kombinasyonu): Dirseğin erkek ucu, doğrudan bir vanaya, manşona, filtreye veya pompa gövdesine vidalanabilir. Bu sayede, normalde standart bir dirsek bağlamak için gereken ekstra boru nipeli ihtiyacı tamamen ortadan kalkar.
Hassas Tornalanmış Diş Standartları: Akışkan sızdırmazlığını en üst düzeyde tutmak amacıyla uluslararası BSP (G) Silindirik veya yüksek basınç kararlılığı sunan konik NPT diş normlarında üretilir. Dişlerin pürüzsüz yapısı montaj esnasında kilitlenme ve diş atlama riskini önler.
Zengin Metalürji ve Gövde Opsiyonları: Kullanım alanındaki akışkanın kimyasal karakterine, sıcaklığına ve basıncına göre AISI 304/316 Paslanmaz Çelik, Pirinç (Sarı), Karbon Çelik, Döküm ve galvaniz kaplamalı malzemelerden imal edilir. Kimyasal hatlardan sıhhi tesisatlara kadar geniş bir uyumluluk yelpazesi sunar.

Sağladığı Operasyonel Avantajlar

Kompakt Tasarım ve Maksimum Yer Tasarrufu: Makine gövdelerinin içi, kombi/kazan daireleri, gemi sintine hatları gibi alanın son derece kısıtlı olduğu yerlerde, standart dirsek + nipel kombinasyonunun kaplayacağı hacmi yarıya indirerek kompakt kurulum imkanı tanır.
Düşük Sızıntı Riski: Bir tesisatta ne kadar az ek yeri (bağlantı noktası) varsa, sızıntı ihtimali o kadar düşüktür. Kuyruklu dirsek, iki bağlantıyı tek bir parça üzerinde birleştirerek potansiyel sızıntı noktalarını yapısal olarak azaltır.
Ekonomik ve Hızlı Montaj: Parça sayısını azalttığı için hem malzeme tedarik maliyetlerini düşürür hem de sahada montaj yapan personelin işçilik süresinden ciddi tasarruf sağlar.

Teknik Sınırlar ve Montaj Önerisi: Kuyruklu dirseklerin basınç sınıfları döküm modellerde 16 bar (PN16) civarındayken, dövme çelik ve yüksek basınçlı paslanmaz modellerde 3000 PSI / 400 bar+ limitlerine kadar çıkabilir. Montaj esnasında, sızdırmazlık sağlamak amacıyla erkek diş üzerine akışkan tipine uygun teflon bant veya endüstriyel sıvı contalar uygulanmalıdır. Dişi ve erkek uçlar birbirine vidalanırken gövde deformasyonunu ve diş sıyırmasını önlemek adına aşırı tork uygulanmamalı, uygun anahtar ağzı ölçüsü tercih edilmelidir.

Çap: 1/4" 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
Renkler:
GRİ
