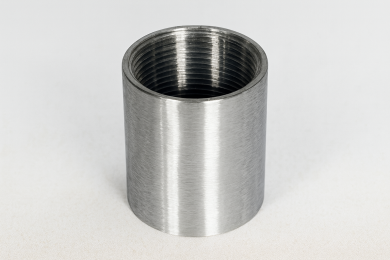

MANŞON
ENDÜSTRİYEL MANŞONLAR (İki Taraflı İç Dişli Boru Bağlantı Elemanları)
Endüstriyel boru hatlarında, hidrolik ve pnömatik sistemlerde, akışkan transfer şebekelerinde iki erkek dişli (dış dişli) borunun, rakorun veya nipel gibi bağlantı elemanlarının doğrusal bir hat üzerinde güvenle birleştirilmesi gerekir. Endüstriyel Manşonlar (teknik literatürde boru kaplini, soket veya coupling olarak da bilinir), içi tamamen dişi dişli olarak tasarlanmış, tesisat dünyasının en temel ve vazgeçilmez birleştirici elemanlarındandır. Boru hatlarının mesafesini uzatmak, farklı armatürleri sisteme entegre etmek ve hat bütünlüğünü sızdırmaz bir şekilde korumak amacıyla birincil çözüm olarak tercih edilirler.
Mühendislik Yapısı ve Fonksiyonel Tasarım
Kullanım amacına ve tesisatın geometrik gereksinimlerine göre manşonlar şu yapısal varyasyonlarda üretilir:
-
Düz Manşon (Full Coupling): İki ucunun çapı ve diş yapısı birbirine tamamen eşit olan standart modeldir. Aynı çaptaki boruları veya dişli bağlantıları doğrusal olarak birbirine bağlamak için kullanılır.
-
Redüksiyon Manşon (Reducing Coupling): Giriş ve çıkış çapları birbirinden farklıdır. Büyük çaplı bir erkek bağlantıdan daha küçük çaplı bir hatta güvenli bir geçiş sağlarken sistemdeki parça sayısını, montaj işçiliğini ve sızıntı riskini azaltır.
-
Yarım Manşon (Half Coupling): Genellikle bir ucu boru hattına, kollektöre veya tank gövdesine kaynak yapılmak üzere düz bırakılmış, diğer ucu ise dişi dişli olan modeldir. Sisteme kaynaklı montajla güçlü bir enstrümantasyon veya vana çıkışı kazandırmak için idealdir.
Malzeme Kalitesi ve Operasyonel Avantajlar
-
Yüksek Basınç ve Darbe Dayanımı: Ağır sanayi şartlarına uygun olarak dikişsiz borulardan veya dövme çelikten (A105, F304 vb.) imal edilen yüksek basınç grubu manşonlar, sistemdeki ani basınç şoklarına, koç darbelerine ve mekanik vibrasyona karşı kusursuz direnç gösterir.
-
Geniş Metalürjik Çeşitlilik: Akışkanın kimyasal karakterine, sıcaklığına ve ortamın korozyon riskine göre AISI 304/316 Paslanmaz Çelik, Pirinç (Sarı), Karbon Çelik ve korozyon direnci artırılmış Sıcak Daldırma Galvaniz kaplamalı seçenekleri mevcuttur.
-
Uluslararası Diş Normları: Küresel sızdırmazlık standartlarına tam uyum sağlamak amacıyla BSP (G) Silindirik veya NPT Konik iç diş yapılarında hassas torna işçiliğiyle üretilir; diş atlama riskini ortadan kaldırır.
Teknik Sınırlar ve Montaj Önerisi: Manşonların çalışma basıncı (PN), üretim metoduna (döküm, dövme veya borudan işleme) ve et kalınlığına bağlı olarak 16 bar ila 400 bar+ aralığına kadar çıkabilir. Montaj esnasında sızdırmazlığı garanti etmek için diş aralarına akışkan türüne uygun teflon bant, keten veya endüstriyel sıvı contalar uygulanmalıdır. Metalin metale kaynamasını (galleri) önlemek adına, özellikle paslanmaz çelik manşonların montajında aşırı tork uygulanmasından kaçınılmalı ve kontrollü sıkma yapılmalıdır.
- Çap: 1/4" 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
- Renkler:
GRİ
